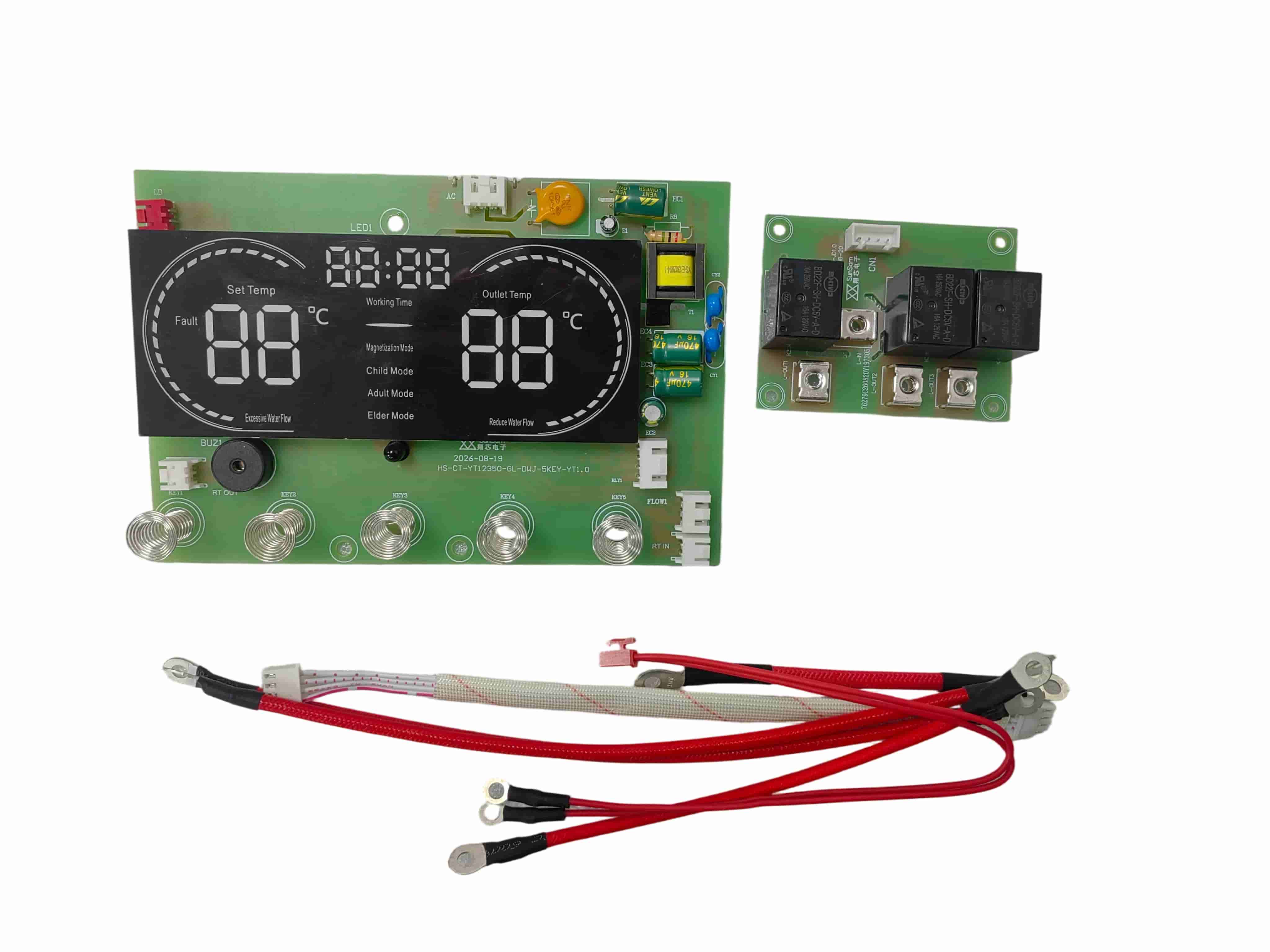

Încălzitorul de apă electric instantaneu PCBA CT12350 este o soluție de control integrată dezvoltată pentru sisteme de încălzire instantanee a apei de 220 V, 6 kW. Combină controlul încălzirii în etape, detectarea debitului de apă, reglarea temperaturii, controlul afișajului LED și funcțiile multiple de protecție împotriva defecțiunilor pe un singur PCBA.

Proiectat pentru încălzitoarele electrice instant de uz casnic și aparatele de apă caldă personalizate, CT12350 acceptă personalizarea hardware, firmware, afișaj și interfață pentru diferite proiecte OEM și ODM.

Control al încălzirii de 6 kW cu șapte niveluri de putere

Versiunea de alimentare cu comutare testată funcționează de la 150–280 V AC la 50 Hz. La tensiunea nominală de 220 V AC, PCBA suportă o sarcină maximă de încălzire de 6.000 W și controlează trei grupuri de ieșire de încălzire.

Sunt disponibile șapte niveluri de putere pentru a oferi o reglare mai flexibilă a temperaturii:

- Nivelul 1: 1.400 W

- Nivelul 2: 2.200 W

- Nivelul 3: 2.400 W

- Nivelul 4: 3.600 W

- Nivelul 5: 3.800 W

- Nivelul 6: 4.600 W

- Nivelul 7: 6.000 W

Designul de încălzire pe mai multe niveluri permite controlerului să selecteze o ieșire potrivită în funcție de modul de funcționare, temperatura apei și cererea de încălzire.

Control inteligent al temperaturii constante

Placa de control al încălzitorului de apă CT12350 oferă un interval de temperatură reglabil de 30–55°C. Un senzor de temperatură NTC de 50 kΩ este utilizat pentru detectarea temperaturii și feedback-ul de control.

În modul AI, PCBA selectează automat un nivel de putere adecvat și o temperatură țintă în funcție de temperatura apei de intrare. Setările de temperatură AI programate variază de la 39 °C la 45 °C în condițiile de temperatură de intrare înregistrate în raportul de testare.

Trei moduri de temperatură sunt, de asemenea, disponibile pentru o funcționare convenabilă:

- Mod copil: 38°C

- Mod Adult: 42°C

- Mod Senior: 45°C

Controlerul acceptă calibrarea automată și memorarea parametrilor de temperatură constantă. Pe baza testelor înregistrate de probe la o temperatură de intrare de 25°C și debite de 1,5 L/min și 3 L/min, temperatura măsurată la ieșire a rămas în aproximativ ±2°C la punctele de referință testate.

Activarea fluxului de apă și controlul standby

PCBA pornește procesul de control al încălzirii atunci când debitul de apă detectat atinge aproximativ 1,5 L/min. Încălzirea se oprește când debitul scade la aproximativ 1,3 L/min.

Când nu este detectat nici un flux de apă, controlerul intră în standby după aproximativ două secunde. Afișajul poate fi reactivat prin apăsarea unei taste sau restabilirea debitului de apă. Această logică de control ajută la coordonarea operațiunii de încălzire cu necesarul real de apă.

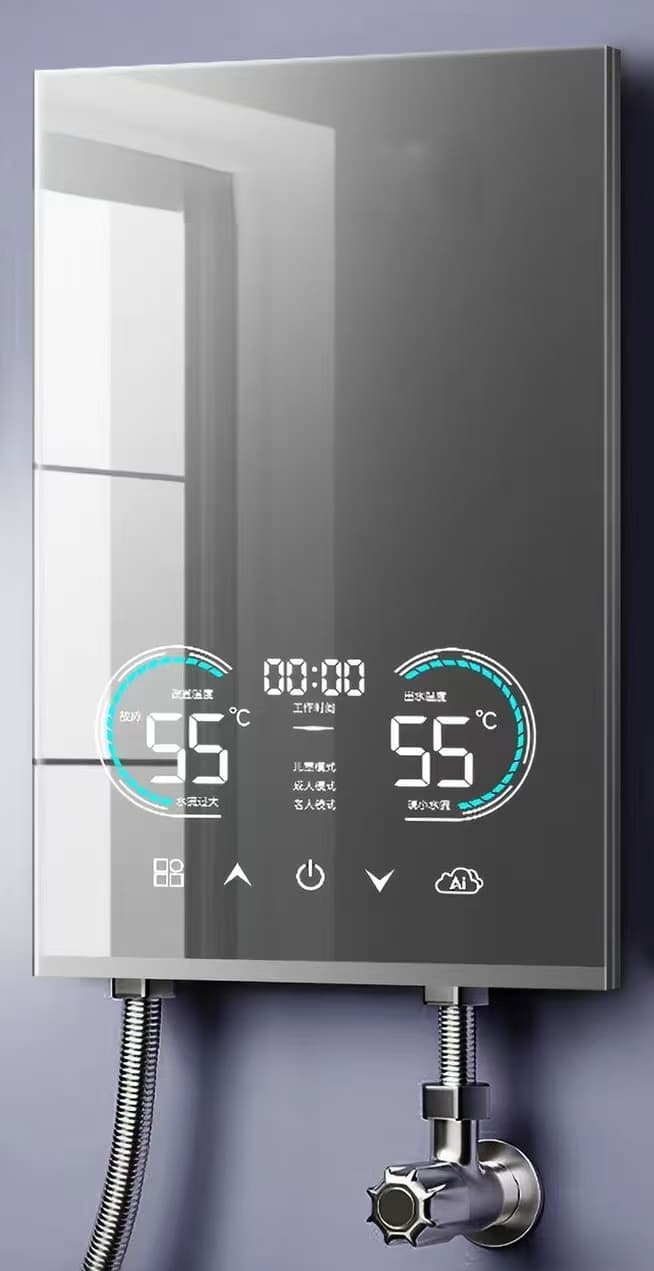

Control tactil și afișaj LED

Încălzitorul electric de apă instantaneu PCBA CT12350 oferă cinci taste principale de control:

- Putere

- Creșterea temperaturii sau a puterii

- Scăderea temperaturii sau a puterii

- AI

- Selectarea modului

Interfața de control tactil poate funcționa printr-un panou de sticlă de 4 mm montat pe suprafață sau un panou din plastic de 2 mm, permițând producătorului de aparate să dezvolte diferite modele de panou frontal.

Afișajul LED poate prezenta:

- Temperatura apei de iesire

- Temperatura setată

- Timp de funcționare

- Stare de incalzire

- Stare de pornire

- Modul de operare selectat

- Coduri de eroare

Pictogramele de afișare și aspectul interfeței pot fi ajustate în funcție de aspectul produsului și cerințele clienților.

Funcții multiple de protecție împotriva erorilor

CT12350 include mai multe funcții de control și diagnosticare a defecțiunilor pentru aplicații instantanee pentru încălzirea apei electrice.

Când temperatura de ieșire atinge 63°C, regulatorul reduce automat puterea de încălzire cu un nivel de putere. Dacă temperatura atinge sau depășește 65°C, alarma de supratemperatura E4 este activată și încălzirea se oprește. Funcționarea normală poate relua după ce temperatura scade sub 55°C.

Controlerul acceptă și:

- Alarma de eroare de scurgere E1 și întrerupere a încălzirii

- Protectie la circuit deschis sau scurtcircuit senzor temperatura iesire E2

- Recuperare automată după eliminarea defecțiunii senzorului de temperatură

- Afișaj cod de eroare pentru inspecție și întreținere mai ușoară

Performanța finală a protecției depinde de proiectarea completă a aparatului, senzori, cablaj, sistem de încălzire și alte componente de siguranță.

Specificatii tehnice principale

| Parametru | Specificație |

|---|---|

| Model de produs | CT12350 |

| Tip produs | Încălzitor de apă electric instantaneu PCBA |

| Design placa de control | Placă de control integrată izolată |

| Tensiune de operare | AC 150–280 V, 50 Hz |

| Tensiune nominală | AC 220 V |

| Sarcina maximă de încălzire | 6.000 W |

| Ieșiri de control al încălzirii | 3 Grupuri |

| Niveluri de putere | 7 niveluri |

| Interval de setare a temperaturii | 30–55°C |

| Debit de activare | 1,5 L/min |

| Debit de oprire | 1,3 L/min |

| Senzor de temperatură | 50 kΩ NTC la 25°C |

| Moduri presetate | Copii 38°C, Adulti 42°C, Seniori 45°C |

| Compatibilitate cu panoul tactil | Panou din sticlă de 4 mm sau plastic de 2 mm |

| Temperatura de operare | -15°C până la 65°C |

| Umiditate de funcționare | 10%–95% RH |

Testarea eșantionului și verificarea performanței

În timpul verificării eșantionului, versiunea de alimentare cu comutare a funcționat continuu timp de opt ore la AC 280 V fără performanțe anormale. De asemenea, sistemul a funcționat timp de opt ore într-un mediu de testare de 65°C și 90% umiditate relativă.

Aceste rezultate se referă la proba testată și la condițiile de testare specificate. Specificațiile finale electrice, de mediu și de siguranță ar trebui verificate din nou după ce PCBA este integrat în încălzitorul de apă complet al clientului.

Personalizare OEM și ODM PCBA

CT12350 poate fi folosit ca platformă de control de referință pentru proiecte personalizate de încălzire electrică instant. Serviciile de inginerie și producție disponibile includ:

- Design hardware PCBA

- Dezvoltare de firmware încorporat

- Personalizare logica de control al incalzirii

- Personalizarea afișajului și a interfeței tactile

- Adaptare conector și cablaj-cablaj

- Potrivirea senzorului de temperatură și debit

- Aprovizionarea componentelor

- Asamblare SMT și DIP

- Testare funcțională

-Prototip și producție în loturi

Pentru evaluarea proiectului, clienții pot furniza tensiunea de funcționare necesară, puterea de încălzire, dimensiunile produsului, designul afișajului, specificațiile senzorului, diagrama de conexiuni și standardele de siguranță țintă.

Aplicații

Platforma de control CT12350 este potrivită pentru:

- Incalzitoare de apa electrice instant de uz casnic

- Incalzitoare de apa de dus electrice instant

- Boiler compact de perete

- Aparate de apa calda pentru baie si bucatarie

- Personalizate OEM și ODM sisteme de încălzire a apei

Dacă dezvoltați un încălzitor instant de 220 V și aveți nevoie de un PCBA de control personalizabil de 6 kW, contactați SunSam cu specificațiile produsului, desenele sau mostrele existente. Echipa noastră de ingineri poate evalua cerințele de control și poate pregăti o propunere de dezvoltare și producție PCBA adecvată.
